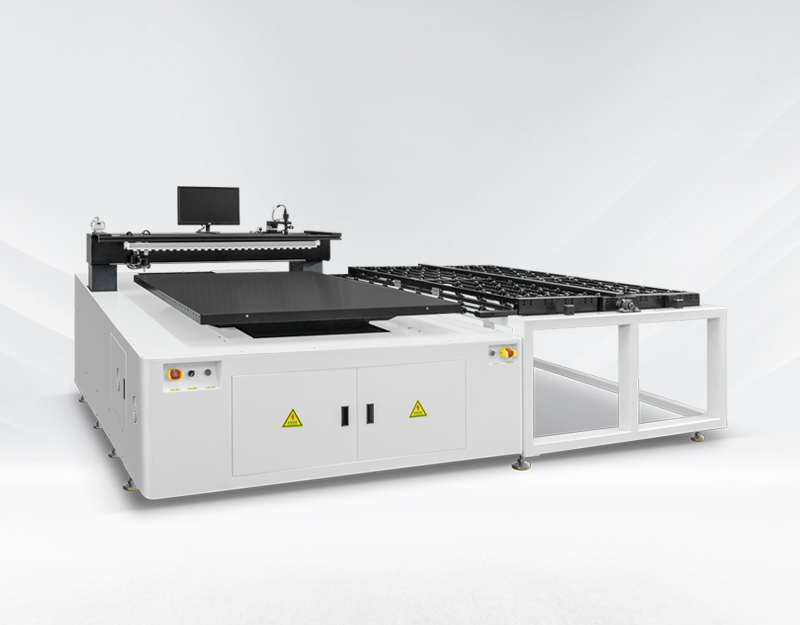

HXL-YX-9585Z型
概要
1.此設備是TP、黑白LCD、TFT、3D眼鏡片高精度玻璃基板切割專用設備，此設備自動化程度較高，具有自動CCD對位，自動切割，自動尋找切割零位并按設置調整切割深度；切割運動平穩、震動小、速度高；可實現方形，長方形，圓形，不規則是圖形切割。此設備采用工
控電腦作為主控制系統，抗干擾能力強、故障率低；
2.視覺自動對位系統、自動刀深（調刀）裝置、自動按設定改變每條切割線壓力。
3.切割線的編排應遵循：
①切割線與切割線之間的間距應大于被切玻璃厚度的2到3倍。
②切線相交的線其夾角最好在90±15度。
③凹入形切割要留好玻璃裂片退出敞口空間，一般需要大于30°敞口。
④凸角半徑厚度0.5mm以下R≥3mm、厚度0.5mm以上R≥5mm，
滿足這些條件的產品均會得到良好的效果。
4.玻璃的切割位置、條件、對位的MAKE、切割壓力等可讀取和保存。
5.程序輸入方式：CAD圖形導入。圖型儲存在電腦硬盤中,并可通過網線或USB接口（由CAD圖形文件數據導入,本公司僅調用CAD的DXF格式文件；CAD設計軟件及編輯需要用戶專業人員完成）
設備組成
機器由高精密的機械加工件及天然大理石、電氣控制系統、光學系統、氣路系統和匯星龍獨立自主的軟件系統組成。
單刀異形玻璃切割機參數
名稱 | 型號 | 長*寬*高 |
單刀異形玻璃切割機 | HXL-YX-9585Z型 | 1900mm*1500mm*1600mm |
工作臺高度 | 功率 | 重量約 |
900mm±50mm | AC 220V，單相，50/60Hz，3.5KW | 2.0T |
機器技術特征
最大玻璃尺寸 | 玻璃厚度 | 載臺平整度 |
950*850mm | 0.15mm-1.1mm的粘合玻璃 | ±25μm刀頭相對工作平臺 |
X方向/(刀架直線度) | Y方向/(平臺直線度) | X-Y方向垂直度 |
±15μm | ±15μm | ±15μm |
刀輪加壓 | 劃線方向 | 刀輪升降及刀深控制 |
氣壓 | 刀頭360度旋轉可控 | 伺服電機、絲桿 |
刀頭旋轉 | 壓力調整方式 | 刀原點檢測 |
伺服電機 | 電壓比例閥 | 自動 |
刀壓調整 | X-進給驅動 | X-最大行程 |
刀頭氣壓根據設定值通過壓力閥調整，每個線條 | 直線電機 | 同臺面最大尺寸mm |
Y-軸進給驅動 | Y-軸最大行程 | Z-軸進給驅動 |
直線電機 | 同臺面最大尺寸mm | 伺服電機 |
Z-軸最大行程 | Z-軸進給速度 | 定位裝置 |
10mm | Max. 60mm／s | 自動 |
數據導入方式 | 刀輪材料及形狀 | 輪狀刀片尺寸 |
CAD直接導入 | 超硬滾刀 | 2.0(外徑)*0.8(內徑)*0.65(厚度)(mm) |
主要關鍵部件特征及產地
氣缸 | SMC | 日本 |
控制電腦 | 工控機 | 中國 |
刀頭驅動電機 | 松下伺服 | 日本 |
Y平臺、X刀架驅動電機 | 直線電機 | 中國 |
定位絲桿、導軌 | HIWIN | 中國(臺灣) |
CCD相機 | MKC-D130U | MKC定制 |
鏡頭 | MKC-MF150EX | MKC定制 |
電氣壓轉換比例閥 | SMC | 日本 |
